Vienas straipsnis, skirtas suprasti vakuuminę aukšto slėgio dujų gesinimo krosnį

1. Kas yra vakuuminis aukšto slėgio dujų gesinimas?

Vakuuminis aukšto slėgio dujų gesinimas reiškia įrankių plieną, greitaeigį plieną ir legiruotą plieną, kurie yra lengvai grūdinamos medžiagos. Įdėjus į vakuuminę krosnį, kad būtų pasiektas procese nurodytas vakuumo laipsnis, ji kaitinama iki kritinės temperatūros Ac3 arba Ac1 arba aukštesnė ir laikoma šilta pagal proceso reikalavimus. Tam tikrą laiką, tada greitai įpilkite aukšto slėgio inertinių dujų (He, Ar) arba nereaktyvių dujų N2 ar kitų mišrių dujų, patalpa pasiekia nurodytą slėgį (10bar, 20bar, 40bar), ir tuo pačiu metu. įjunkite didelio galingumo ventiliatorių, kad įjungtumėte karščiui atsparų ventiliatorių. Karštas ruošinys pučiamas dideliu greičiu. Kai karštas oro srautas praeina per specialų šilumokaitį, skirtą šilumos mainams ir aušinimui, šalto oro srautas vėl išvalo ruošinį ir galiausiai gaunamas martensitinės gesinimo struktūros terminio apdorojimo procesas.

Plieno gesinimo temperatūros diapazono schema

2. Vakuuminio aukšto slėgio dujinės gesinimo krosnies įrankių plieno, štampuoto plieno, greitaeigio plieno, ypač didelio stiprumo plieno naudojimas

3. Vakuuminės aukšto slėgio dujinės gesinimo krosnies taikymas

• 300M plienas, gesinimas dujomis esant 10bar N₂:

Iš paveikslo matyti, kad Ф60 apvalaus strypo kietumas pasiekė alyvos gesinimo efektą (paprastai apie 53 HRC), o šerdis yra martensito struktūra, pasižyminti geru kietėjimu. Apvalus strypas Ф80 neatitinka aukščiau nurodytų reikalavimų. Tai rodo, kad ruošinio kietėjimo laipsnį įtakoja įrangos grūdinimas.

• 8Cr4Mo4V plienas, gesinimas dujomis iki 0.2 MPa N₂:

8Cr4Mo4V plieninio ritininio guolio D10 XX /01 bandymo rezultatai gesinant dujomis/aliejumi

Gesinimo reikalavimai: kietumas 60 ~ 64HRC; organizacija M2 ~ M4; deformacija (cilindrinė, plokščia) turi būti kontroliuojama tarp 0.20 mm.

Kai kietumas ir mikrostruktūra atitinka standartus, nekvalifikuoti dujomis grūdinto ruošinio apvalumo ir plokštumo rodikliai yra atitinkamai 20 % ir 10 %, o alyva grūdinto ruošinio – 70 % ir 70 %. Matyti, kad gesinimas dujomis gali žymiai sumažinti ruošinio deformaciją.

4. Vakuuminio aukšto slėgio dujų gesinimo privalumai

• Ruošinio paviršiaus kokybė yra gera, nėra oksidacijos, anglies kiekio padidėjimo ir legiravimo elementų išeikvojimo.

• Gesinimo vienodumas yra geras, o ruošinio deformacija yra maža.

• Aušinimo greitis yra reguliuojamas. Aušinimo greitis reguliuojamas keičiant pripūtimo slėgį ir oro srauto kryptį bei ventiliatoriaus greitį (dažnio keitimas). Idealiu atveju jis gali būti artimas izoterminiam gesinimui.

• Visas procesas neteršia ir neišskiria išmetamųjų dujų, o dujomis gesinto ruošinio nereikia antrinio valymo, kuris yra efektyvus, taupantis energiją ir nekenksmingas aplinkai.

5. Pagrindiniai aukšto slėgio dujinės gesinimo krosnies gesinimo efektą įtakojantys veiksniai

6. Pagrindiniai veiksniai, turintys įtakos ruošinio aušinimo greičiui

7.Pagrindiniai veiksniai, turintys įtakos ruošinio grūdinimo gyliui

◆Dujų gesinimo slėgis turi įtakos ne tik ruošinio aušinimo greičiui, bet ir jo kietėjimui, todėl jį reikia parinkti atsargiai.

8、ACME vakuuminė oro gesinimo krosnis

Vertikali apatinė įkrovimo vakuuminė oro gesinimo krosnis

ACME vertikalios dugno įkrovimo vakuuminės oro gesinimo krosnies techninės charakteristikos:

• Krosnies korpusas vertikalus, vienos kameros, apkraunamas iš apačios, ypač tinka ilgiems strypo formos ruošiniams.

• Apatinės krosnies durelių pakėlimo perdavimo mechanizme yra rutulinis varžtas, kuris juda tiesia linija, nesunku įstrigti, ir turi apsauginį dangtelį, kad būtų išvengta dulkių taršos.

• Krypties keitimo aušinimo technologija gali būti naudojama tiek išilginiam purškiamam vėsinimui, tiek 360° apskritiminiam vėsinimui.

• Kėlimo kronšteinas aprūpintas automatiniu balanso korekcijos mechanizmu, kuris automatiškai pašalina kumuliacinę kėlimo sistemos paklaidą. Kėlimas yra stabilus ir nėra vibracijos.

Horizontali vakuuminė aukšto slėgio dujų gesinimo krosnis

ACME horizontalios vakuuminės aukšto slėgio dujinės gesinimo krosnies techninės charakteristikos:

• Krosnies įdėklas yra modulinis, o krosnies temperatūros ir aušinimo vienodumas yra geras.

• Atsižvelgiant į skirtingus detalių aušinimo greičio reikalavimus, galima pasirinkti vieną šilumokaitį ir dviejų ar net kelių pakopų šilumokaičio krosnies aušinimo struktūrą.

• Faktinėms apdirbimo dalims galima pasirinkti galinę siurbimo dujų gesinimo cirkuliacijos sistemą arba priekinę siurbimo dujų gesinimo cirkuliacijos sistemą.

• Unikalus dviejų pakopų šilumokaitis, šilumos mainų plotas dvigubai didesnis lyginant su įprastu.

ACME dujinės gesinimo krosnies techninės savybės

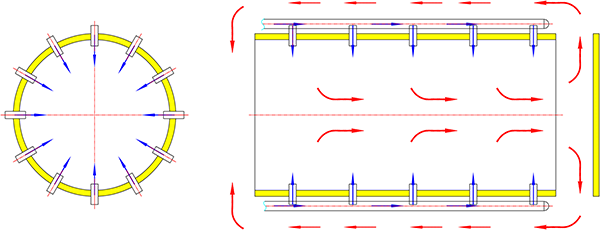

◆Apskrito šiluminio lauko struktūra: antgalio tipas gali išdėstyti kelis purkštukus aplink šiluminę kamerą 360 ° kampu, kad oro srautas būtų pučiamas į ruošinį visomis kryptimis, kad būtų pasiektas vienodas aušinimas, o sistema yra paprastos struktūros ir yra plačiausiai naudojama. .

◆Kvadratinė šiluminio lauko struktūra: greitas šaltas oras į ruošinį patenka per oro srauto paskirstymo plokštės antgalį, o karštas oras išleidžiamas per paskirstymo plokštę. Pasikeitus šilumai per šilumokaitį, grįžtamasis oras cirkuliuoja išilgai dujotiekio ir pučia ruošinio link, kad būtų pasiektas izoterminis aušinimas. Baigtas procesas.

◆Trigubas aušinimo efektas (ACME patentuota technologija): Unikali galinio grįžtamojo oro srauto technologija, triguba aušinimo funkcija, priekinio ir galinio dvigubo šilumokaičio konfigūracija, geresnis efektas.
